文章转自：http://www.geekfans.com/article-2950-1.html
老婆的生日马上就要到了，不想买现成的东西，根本就毫无诚意。不如送她个充满爱意的表吧 O(∩_∩)O~ 还带有闹铃功能哦！附加图片欣赏和音乐欣赏。 喜欢的朋友可以自己买材料动手制作 本人将无私奉献出原理图和c程序 出来献丑喽~ ~
![]()
![]()

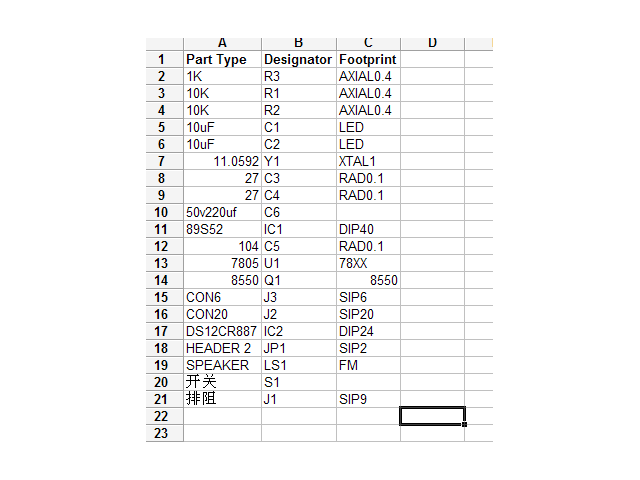

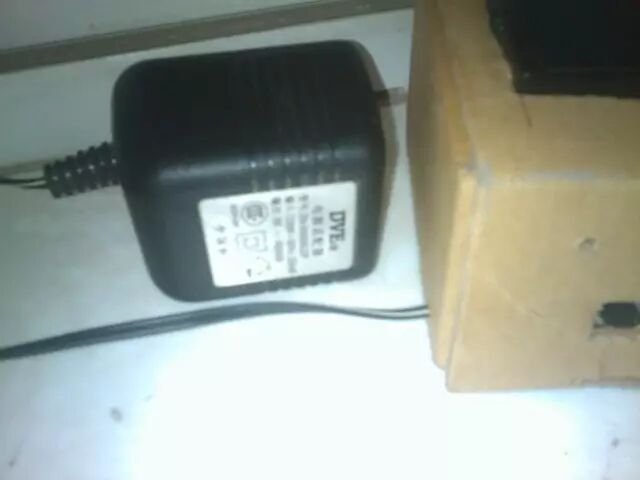

材料清单：合适大小的盒子一个（最好用塑料盒），12864液晶一个，面包板一块，直流5v电源一个（如果没有的话也可以用我那种变压器然后用7805稳压即可，记得加散热片哦），导线若干。还有必要的一些工具。下面是元器件清单。
![]()
蜂鸣器要无源的哦！！！ 要不然发声会很难听。
单片机用的stc89c58rd+ ，低于58的因为有图片和音乐的关系装不下，大家可以根据需要修改程序。废话不多说，开工啦！
制作步骤：

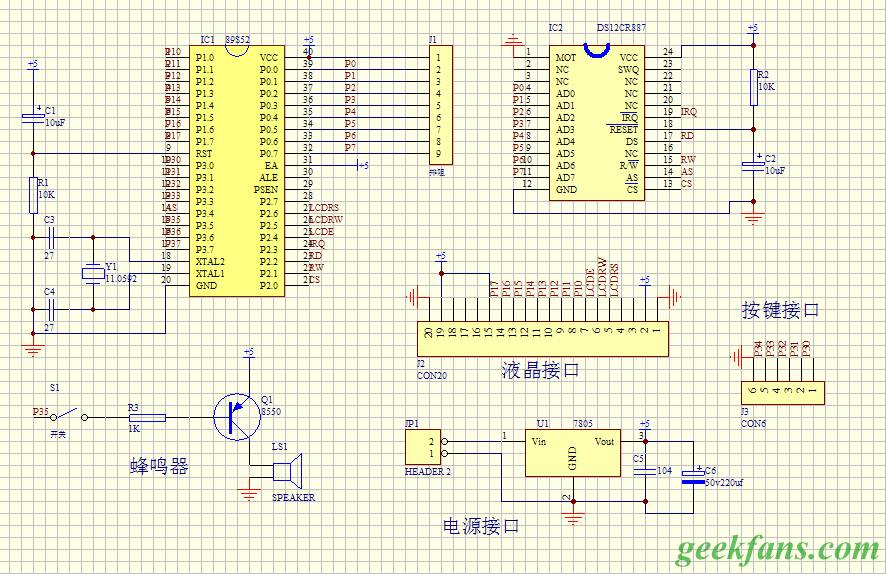

1.焊接电路板 下面的是原理图
![]()

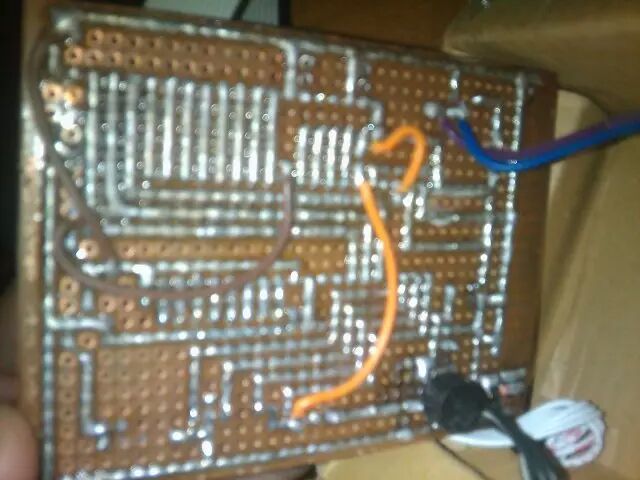

因为电路不算复杂，所以用焊锡搭焊，这样走线显得整齐，呵呵O(∩_∩)O~ 个别线绕不过去的就用导线飞线，这是焊好的背面图片，还是有点乱，纠结啊！(*^__^*) 嘻嘻……
![]()

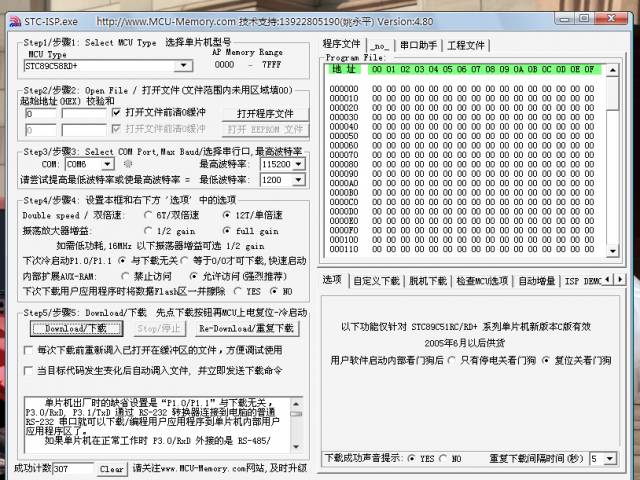

2.往单片机里下载程序，装到焊完的板子上，查看功能是否正常，这一步就不上图片啦，下载方法网上多得是。
![]()
3.在盒子上动手术！
因为有液晶屏，按键和开关的关系，所以需要在外壳上开口，用壁纸刀小心开孔，注意别弄伤手哦！
![]()

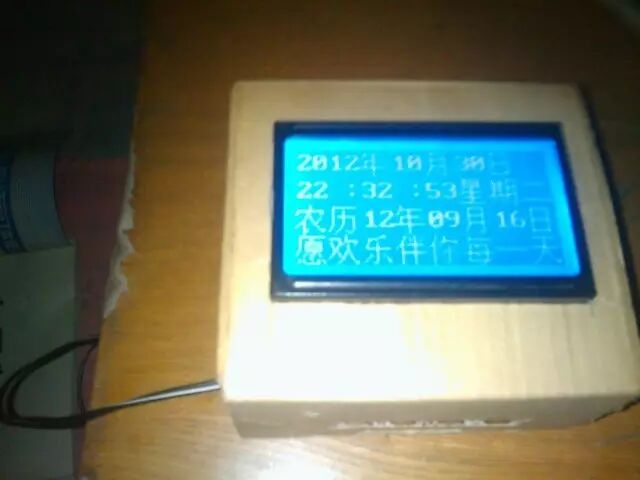

这是液晶的 开孔刚刚好！！！！赞一个！
![]()

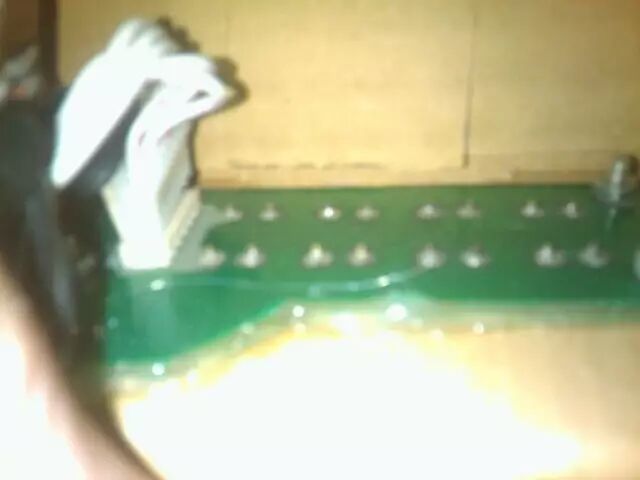

这是按键里面，用螺丝固定后又用热胶棒固定了一下。
![]()

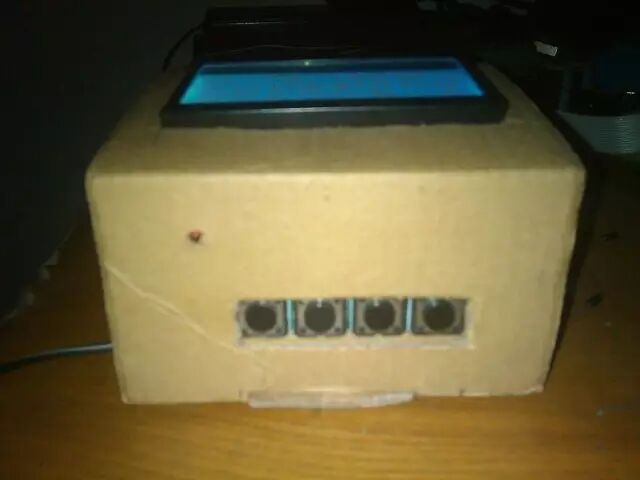

这是固定好后外面的效果！

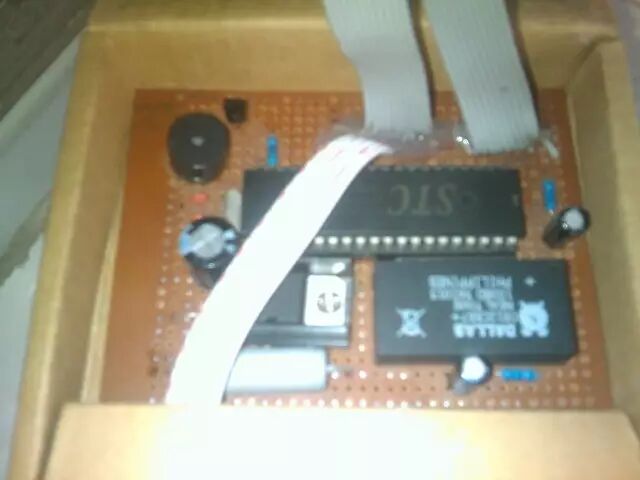

4.合体！把测试好的板子固定到盒子里必要时用胶水。还有那个开关…………
![]()
![]()

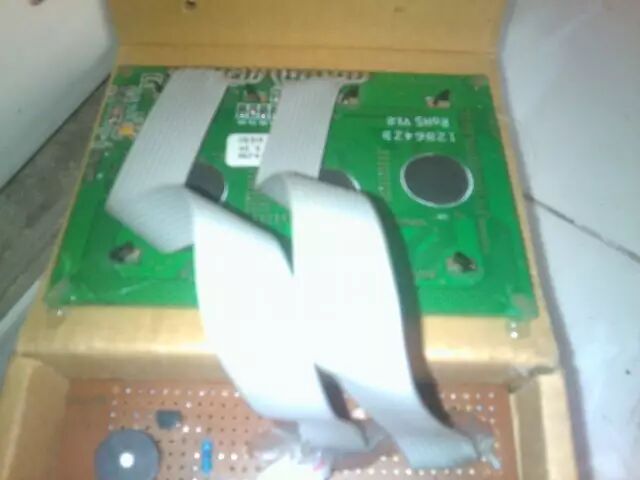

合体进行中………… 请稍后…………
![]()
![]()
![]()

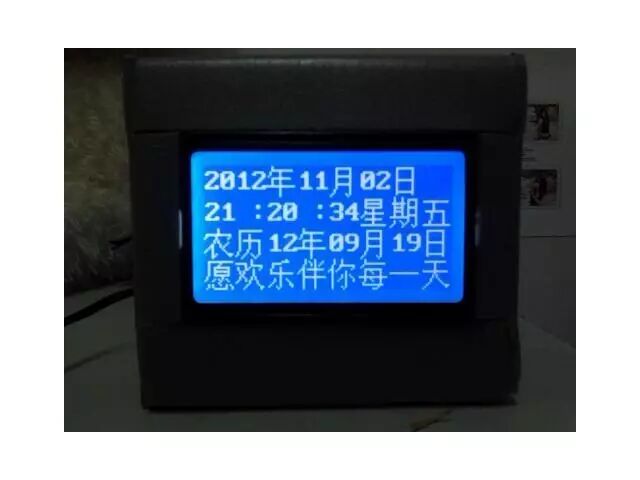

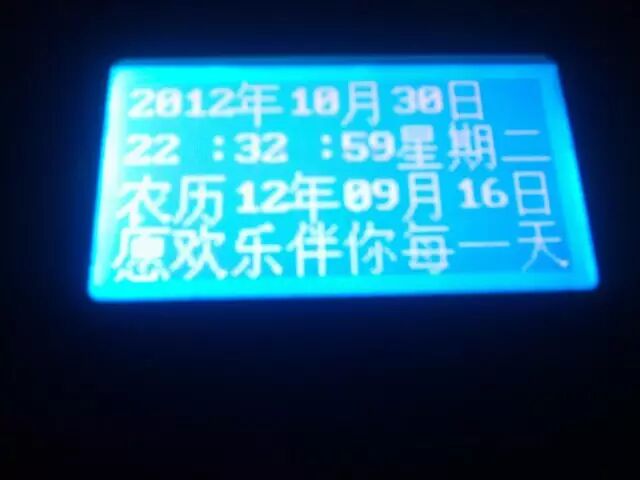

最终产品。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。
闪亮登场！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！
![]()
![]()
![]()
大功告成，大家说是不是很拉风！！！！ 呵呵 我嘻唰唰 嘻唰唰！ 嘻唰唰！ 哦~ 哦~
![]()
使用方法：

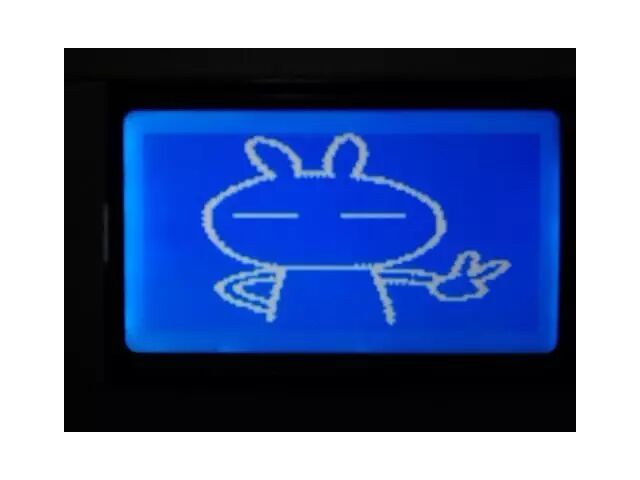

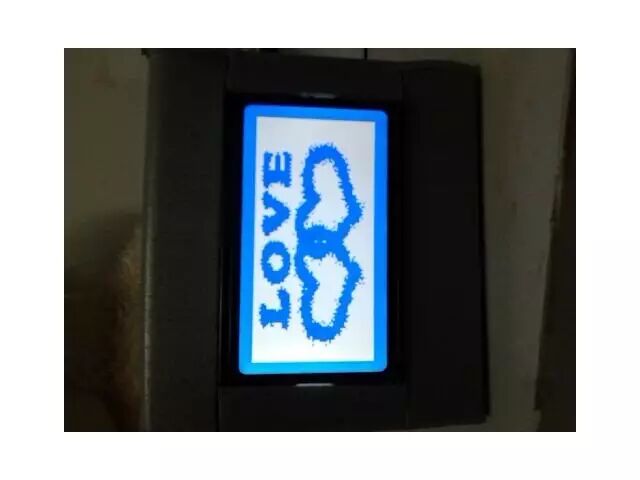

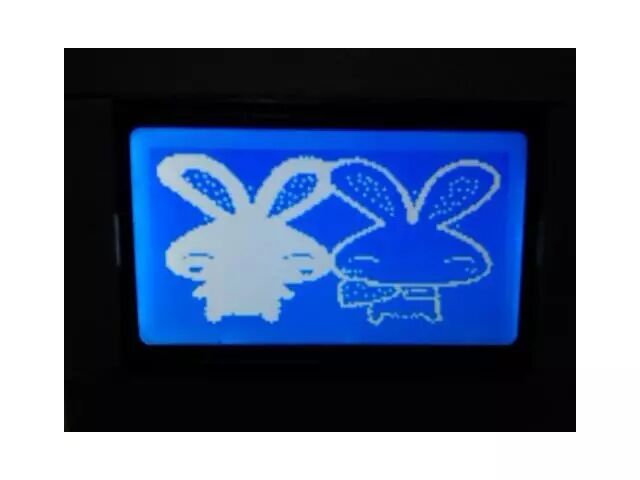

按键可以进入菜单，调整时间，设定闹铃，图片欣赏，音乐欣赏。

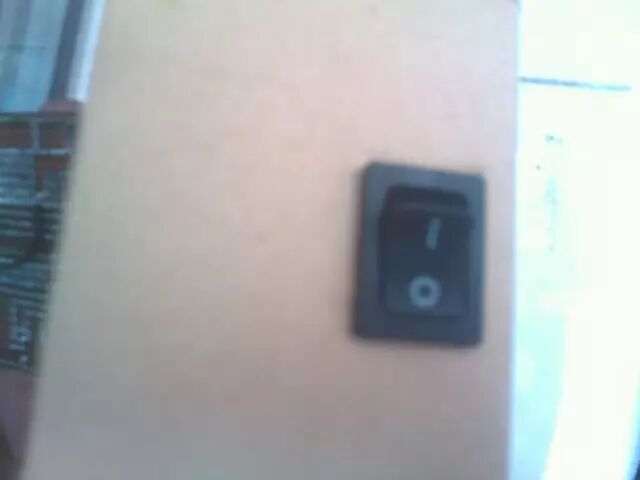

用闹铃时必须打开那个开关才可以哦亲！
闹铃响铃是是不能退出的，只能等响铃完成才会自动退出，所以只有把那个开关关掉。 铃声大约一分钟，响完会返回到时间界面。
此闹钟是献给我最亲爱的老婆，版权所有违法必究呵呵，带有农历和节日提醒。音乐有三首，生日歌，挥着翅膀的女孩，昨日重现。喜欢的朋友不妨做一个送给自己最爱的人哦！ 住大家永远幸福！！！！！！！！！！！！
免责声明：本文转自网络，版权归原作者，如果您觉得不好，请联系我们删除！
