电表的概念：
电表是电能表的简称，又称电度表、火表、电能表、千瓦小时表，是一个用来测量电源的仪器。最常用的是千瓦小时电能表。在零售电力的应用，供电商利用这些电能表发出电费账单。电能表亦可以记录使用电力时的其他信息，例如时间。
![]()
电表的原理分析：
在红外通讯电路中，红外收发器件的性能是至关重要的。市场上的红外收发器件无外乎应用于数据通信的IrDA器件与遥控器件。鉴于IrDA传输距离近、成本低的特点，在应用于远距离红外数据通信时，一般采用红外遥控器件来实现红外通信。通过大量的对比、筛选和实验，最终我们选择了TSAL6200红外发射器和TSOP1888红外接收器。
![]()
红外发射管TSAL6200
当前所采用的发射器件一般为红外发光二极管，它的伏安特性与普通二极管相似。一般小功率管的正向压降！=1?1.!V,中功率管！"=1.6?1.8V,大功率管！"！2V，在驱动电路设计中应注意驱动电压大于红外发光管的正向压降!"，以克服死区电压产生正向电流If，图2为TSAL6200红外发光二极管的正向电压与正向电流的特性曲线。红外发光管应工作在线性区，根据实际需要选择IF的大小以满足通讯距离的要求。由于大多数红外发光二极管为球面透镜封装，红外发射二极管的发射指向角较小。为改善发射光线的指向特性，使之在较宽的偏移距离内均能正常工作，应采用多管并发的方法。在发射管的选型时应注意以下几个主要参数：
![]()
1)正向工作电流IF
是指红外发射二极管长期工作时，允许通过的最大平均正向电流。若红外发射二极管长期超过IF运行，会因过热而烧坏，在这里推荐使用#F=100mA的红外发射二极管作数据通讯较为适宜。
光功率
是指输入到发光二极管的电功率转化为红外光输出功率的那一部分。光功率越大，发射距离越远。因此，在IF相同水平的红外发射二极管中应选用光功率较大的红外发射二极管。
峰值波长
是指红外发光二极管所发出近红外光中光^Pubi尬接收器在其光轴上距接收器表面10mm处红外光最大值所对应的发光波长。在远距离红外通讯中，一般选用波长为940nm或950nm的红外发射二极管。

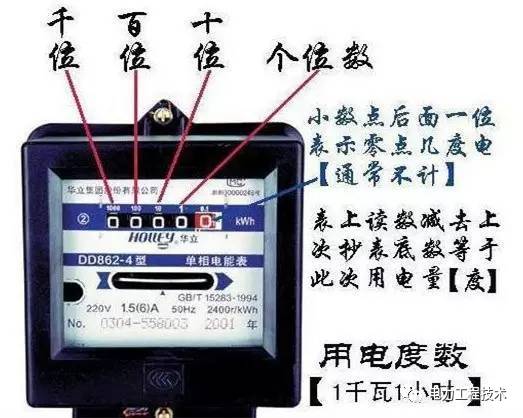

对于传统的机械式电表，如下图所示，直接从读数窗中读取电量即可，读数从前到后依次是：千、百、十、个位，后面红色部分是小数点后面的数值，看表读数时通常不计算。
![]()
因为电表显示读数的装置是一个累积计数器，现在所看到的这个数值是电表启用到现在的这段时间里的所有用电量。所以，要知道一段时间内用电多少度的方法是：
用本次的读数减去上次看表时的读数，即：
W=N2-N1
W：表示实际用电读数（单位：kWh/千瓦时或“度”）；
N2：表示本次看表的读数；
N1：表示上次看表的读数；
注意：上面的读数应用于居民楼里的电表（直接接入的电表），而有时候电表是经过电流互感器接入用电线路中的，因而在读数时应乘以电流互感器的变比Ki（也就是倍率，互感器上有标明），即：
W=（N2-N1）Ki
现在许多家庭安装了具有分时计量功能的数字式电表，那么这样的电表该如何读数呢？
当前电网采取阶梯收费，详情请见阅读全文！
